金屬磷化表面處理脫脂與磷化
發(fā)布日期：2018-08-10 點(diǎn)擊次數(shù)：2314次
金屬磷化表面處理脫脂與磷化
脫脂：
磷化液優(yōu)異的磷化膜只要在油污去掉完全的工件外表上才能構(gòu)成，清潔劑由于油污殘留在工件外表不僅會(huì)嚴(yán)峻阻止磷化膜的生長，并且還會(huì)影響涂膜的附著力，枯燥功能，裝修功能和耐蝕功能。
常用的脫脂劑有：強(qiáng)堿性脫脂劑，弱堿性脫脂劑，有機(jī)溶劑脫脂劑；按溫度區(qū)分有：高溫、中溫、低溫各種脫脂劑。
強(qiáng)堿性脫脂劑中富含很多片堿（氫氧化鈉），不易于清潔；別的，脫脂劑的溫度不能太高（一般為40℃擺布），避免工件在水洗之前枯燥，形成磷化后呈現(xiàn)返銹現(xiàn)象。
清潔劑對(duì)于脫脂液的挑選應(yīng)充分考慮工件外表的油污情況、脫脂劑的泡沫量的巨細(xì)，避免泡沫過多形成出產(chǎn)困難或不必要的糟蹋。
脫脂工位的噴淋壓力應(yīng)偏高一些，以確保脫脂作用，一般其壓力為0.1～0.5mpa。噴淋時(shí)刻控制在2分鐘，以確保脫脂液與油污的充沛反響。

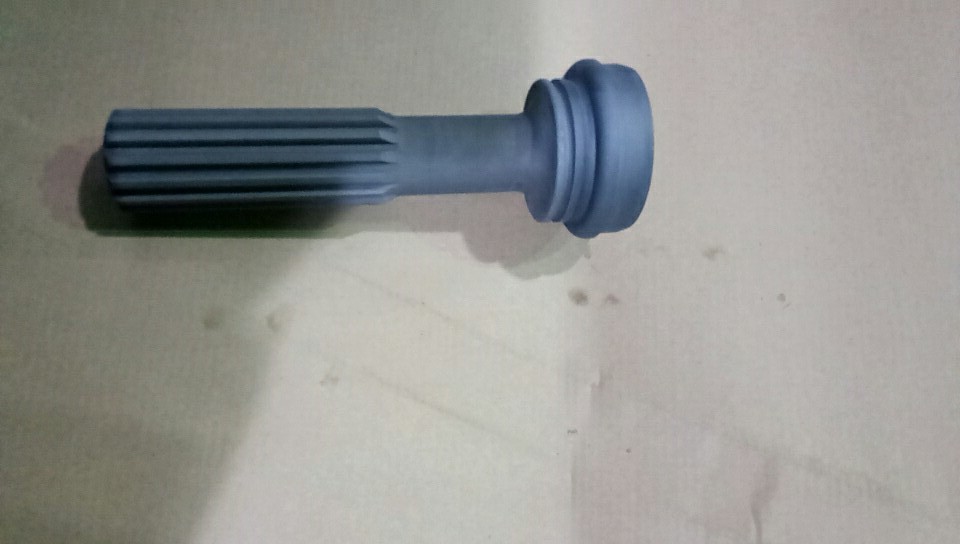

磷化：磷化液
磷化液所謂磷化，是指把金屬工件通過富含磷酸二氫鹽的酸性溶液處理，清潔劑發(fā)生化學(xué)反應(yīng)而在其外表生成一層安穩(wěn)的不溶性或難溶性磷酸鹽膜的辦法，所生成的膜稱為磷化膜。磷化膜的首要作用是：進(jìn)步附著力及添加涂層的耐蝕性。
磷化工位的噴淋壓力過低，易形成磷化不完全；壓力過高，易形成磷化液很多飛濺，不利于成膜。一般其噴淋壓力應(yīng)控制在0.05Mpa擺布，磷化工位的噴淋時(shí)刻應(yīng)控制在3分鐘，以確保磷化液與基材的充沛反響，給予磷化膜生長的充沛時(shí)刻，避免發(fā)生漏底及泛黃現(xiàn)象。
友情鏈接：
